大功率舌簧继电器



微型超高封装密度舌簧继电器通常具有高达 10 W和 0.5 A的开关额定值,但有些应用可能需要更高的开关功率和更高的承载电流规格。







100HC系列和114系列提供高达40W开关功率、1A开关电流和3A连续承载电流;67 系列提供高达200W开关功率、3A开关电流和5A连续承载电流。具有密封触点、快速切换速度和极低漏电流的优点,提供优于其他开关技术的理想解决方案。在具有电流脉冲的冷切换应用中,取决于占空比,可以实现最大5倍高的连续承载电流规格。

索取免费样品

114系列 - 40W高功率




1A开关功率高达40W,承载电流3A。提供Form A(通电闭合)和Form B(通电断开)两种规格。且提供3、5、12或24V线圈电压选择。适用于高功率应用,在许多情况下,可用作水银湿簧继电器的替代品。





114系列是单列直插式舌簧继电器,其功率水平超出了传统干式单列直插舌簧继电器。该系列具有内部mu-metal屏蔽,可最大程度地减少紧密堆叠时因磁相互作用而出现的问题。

了解更多
免费索取样品

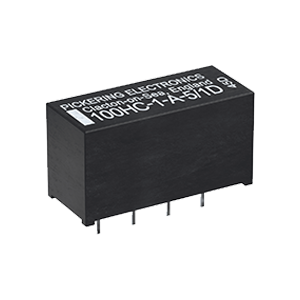

100HC系列 - 3A承载电流 + 高线圈电阻




1 A 开关功率高达 40 W。线圈电阻高达 6000Ω,功耗低。提供Form A(通电闭合)和Form B(通电断开)两种规格。且提供5、12或24V线圈电压选择。





Pickering 100HC系列提供比类似规格的114系列更高的线圈电阻,更大的绕组空间,允许使用额定为3A连续承载电流的开关,甚至在脉冲电流应用中允许更高水平的开关。

了解更多
免费索取样品

Series 144 - 80W 高功率



2A开关功率高达60w;或1A开关功率高达80W,连续承载电流高达3A。



具有高电压能力,开关电压1000VDC可达10W,最大耐压为3kV。具有1个或2个A型(通电闭合)或1个B型(通电断开)的配置。线圈电压为5V、12V或24V。



了解更多
免费索取样品

67系列 - 3A开关,功率高达200W

Pickering产品系列中功率最高的开关 —— 高达200W。提供5、12和24V线圈电压选择,以及可选配的内部二极管。且提供1 Form A和1 Form C配置。适用于高压、太阳能电池和电缆测试。





67 系列继电器的隔离电压高达 8kV,能够在200W下进行6kV 开关,采用单列直插 (SIP)式的引线框架构建,并采用无骨架绕线,从而实现比此类设备更小的封装体积。

了解更多
免费索取样品
