用于射频信号切换和高速数字切换的同轴舌簧继电器

舌簧继电器是射频信号开关、射频开关可调谐滤波器和高速数字开关的绝佳选择，因为与机电继电器相比，其切换速度更快且尺寸更小；与固态继电器相比，插入损耗更低且直流能力更好；与微机电继电器相比，热开关能力更好。

请查阅下方Pickering的50Ω和75Ω射频同轴舌簧继电器。这些高频舌簧继电器适用于最高5GHz的频率。提供通孔或表面贴装两种类型。

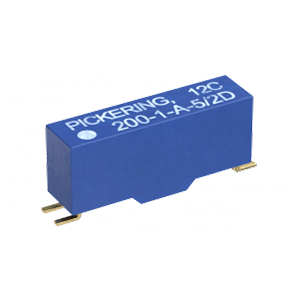

200RF系列，高达5GHz

1 Form A型SMD舌簧继电器，阻抗为50Ω或75Ω。在200V切换电压下功率最大10W。线圈电压为5V，并且可选择是否需要内部二极管。是射频或高速数字应用的理想选择。

同轴表面贴装继电器适用于高达5GHz的射频，或阶跃响应时间小于30ps的高速数字开关。特殊的高温塑料封装可承受红外或气相回流焊接工艺相关的温度。

113RF系列，高达3GHz

新款高频同轴舌簧继电器的典型预期寿命超过2.5亿次操作。切换电流最大0.5A，功率10W，1 Form A，提供3V和5V两种线圈电压选择。

这些继电器具有一致且可靠的性能，适用于射频信号切换、可射频切换的可调谐滤波器和高速数字切换。以0.15×0.5英寸间距高密度排列封装。采用最高品质的仪器级簧片开关。

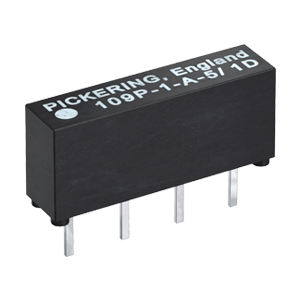

109RF系列，最高2GHz

1 Form A同轴舌簧继电器阻抗为50Ω或75Ω，在200V切换电压下，电流最大1A，功率最大20W。提供3、5或12V线圈电压。采用最高品质的仪器级开关。

具有Mu-mental磁屏蔽的舌簧继电器消除了由于磁相互作用可能导致的问题。绝缘电阻大于10E12欧姆 (1T欧姆)。可选择是否需要内部二极管。可根据要求提供许多附加构建选项。

104ES系列舌簧继电器

这些继电器可承受高达4kV的电压，切换功率最大25W。开关和线圈之间还可以选择加入静电屏蔽，以帮助最大程度地减少线圈驱动器和高压电路之间的噪声。

有关该继电器或相关产品更多的信息，请联系我们。

111RF系列，高达2.5GHz

微型50Ω同轴通孔型舌簧继电器，适用于最高2.5GHz频率切换。1 Form A型。线圈电压5V，且可选择是否需要内部二极管。切换电流最大0.5A，切换功率10W。

同轴继电器封装在mu-mental保护层中，以避免磁相互作用。以0.15×0.40英寸间距排布，节省PCB空间。采用最高品质的仪器级舌簧开关。动态接触电阻100%全检。

103G系列，最高2GHz

103G和103GM均为1 Form A继电器，切换功率最大20W、切换电流最大1A，特性阻抗为50Ω。提供3、5或12V线圈。且提供同轴静电屏蔽。

非常适合想要避免从开关到线圈连接产生电容耦合噪声的应用。每个开关连接到线圈的电容通常极低，一般为0.1pf。也适用于最高2GHz的高频应用。

102M系列，最高1.5GHz

提供1 Form A或1 Form B配置，3V、5V或12V三种线圈电压。切换电流最大1A，功率最大20W。适用于高频应用。

102M具有mu-metal屏蔽层，可实现密集封装，而不会出现磁相互作用问题。它有6 个引脚，采用传统PCB安装。通过仔细的PCB布局，该配置在高达1.5GHz的频率下能表现出很好的性能，可以满足大多数要求。
